27. Oktober 2002, Berlin, Ecke Lipschitzallee / Ulrich-von-Hassell-Weg

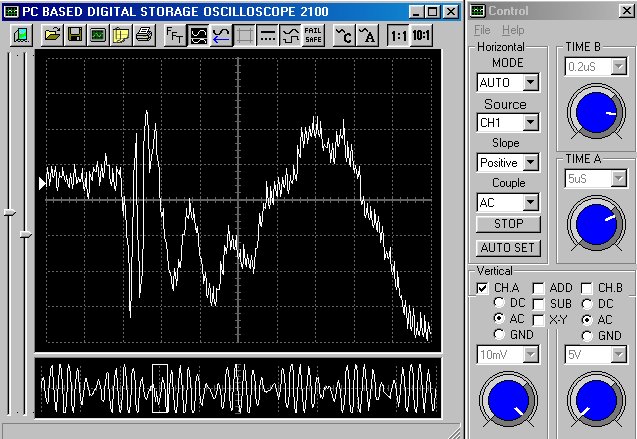

Zeitablenkung pro Bildschirmteilung: 0,2 Mikrosekunden (im Bild: Time B)
Empfindlichkeit pro Bildschirmteilung: 10 Millivolt (im Bild Vertical CH.A, Einstellung AC).
Antenne: Länge 1 Meter, Durchmesser 6 Millimeter
Die ausgeprägte Welle stammt von einem nahen Mittelwellensender. Im unteren kleinen Fenster des Oszilloskops erkennt man deutlich die durch die Amplitudenmodulation des Senders hervorgerufenen "Wellenpakete". Das große Fenster zeigt nur den im unteren Fenster markierten Ausschnitt. Das Signal ist kaum verzerrt, da es zu einem Zeitpunkt auftritt, an dem der Mittelwellensender mit geringer Leistung sendet.

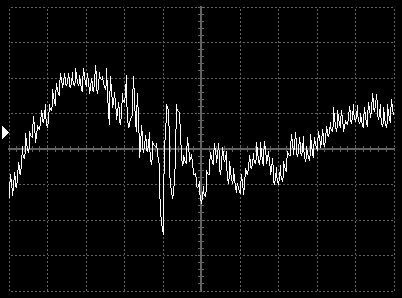

Das folgende Bild gibt das selbe Signal wieder. Das Signal wird durch Überlagerung durch den Mittelwellensender vom Oszilloskop verzerrt dargestellt. Trotzdem läßt sich aber erkennen, daß es sich um das gleiche Signal handelt.
