Hf-Tastkopf

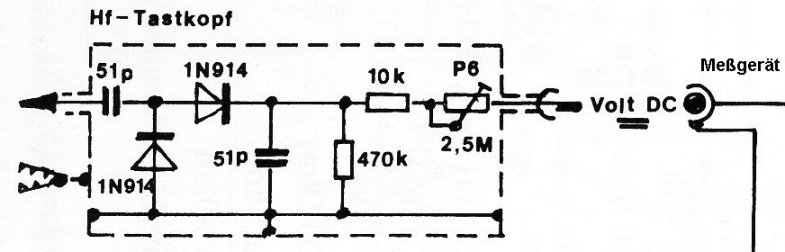

Um Hochfrequenzspannung mit einem Voltmeter messen zu können, muß diese gleichgerichtet werden. Dazu kann man die folgende Schaltung verwenden. An den Ausgang des Meßkopfes (im Schaltplan rechts) wird das Meßgerät angeschlossen. Die Krokodilklemme wird an die Masse (-) des Senders angeschlossen und mit der Tastspitze werden die entsprechenden Stellen abgetastet. Der Tastkopf erleichert das Abstimmen von Sendern und die Anpassung von Antennen.

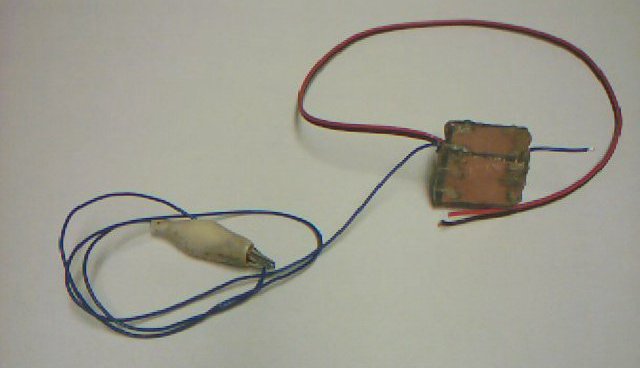

Die Schaltung wird in ein Gehäuse eingebaut, das mit der Masse (-) verbunden ist. Der rote und der schwarze Draht werden mit dem Meßgerät verbunden und der kurze blaue Draht ist die Meßspitze.

Um exakte Spannungswerte zu erhalten muß man den Hf-Tastkopf mit dem Potentiometer (regelbarer Widerstand) P6 abgleichen. Dazu schließt man eine Hochfrequenzquelle mit bekannter Ausgangsspannung an und verstellt das Potentiometer bis das Meßgerät den Wert der verwendeten Hochfrequenzspannung richtig anzeigt. Man kann auch eine beliebige Hochfrequenzspannung verwenden wenn man ein zweites geeichtes Hochfrequenzmeßgerät zur Verfügung hat. Man verstellt das Potentiometer bis beide Meßgeräte den gleichen Wert anzeigen.

Aber auch ohne richtigen Abgleich ist dieser Hochfrequenzmeßkopf ein nützliches Werkzeug, denn es erlaubt genaue Vergleichsmessungen an verschiedenen Punkten einer Schaltung, entlang einer Antenne oder auch einer Lecherleitung.

Um einen Sender beim Messen mit dem HF-Tastkopf wenig zu belasten und damit in seinen Eigenschaften zu verändern sollte an den Eingang des Hochfrequenztastkopfes eine möglichst kleine Kapazität (Kondensatortrimmer) zwischengeschaltet werden.

Solche Demodulatortastköpfe kann man auch kaufen.
