Spulen wickeln

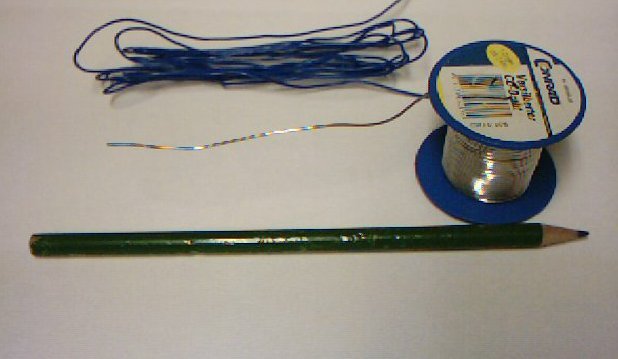

Für den Schwingkreis von Sendern benötigt man Spulen. Diese werden hergestellt, indem man einen entsprechenden Draht um einen Stab (Bleistift, Bohrer, etc.) mit dem richtigen Durchmesser herum wickelt. Der hier verwendete versilberte Kupferdraht hat einen Durchmesser von 1 mm. Der blau isolierte Draht im Hintergrund dient bei dieser Spule zur Ankopplung der Antenne.

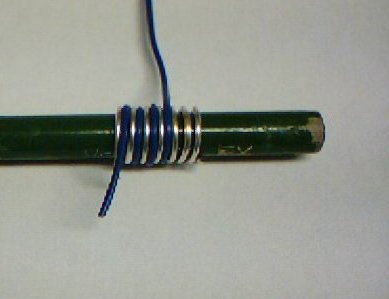

Die Spule wird hergestellt indem der Draht sorgfältig um den Stab herum gewickelt wird. Man hält sich dabei an die Vorgaben in der Schaltung (Drahtdurchmesser, Spulendurchmesser, Anzahl der Wicklungen und Abstand der Wicklungen voneinander).

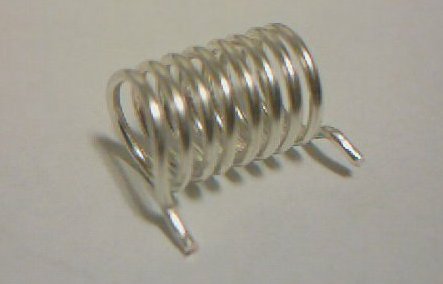

Eine fertig gewickelte Spule.



Bei manchen Spulen wird mit einer zweiten Wicklung eine Antenne oder eine weitere Verstärkerstufe angekoppelt. In diesem Fall wird die zusätzliche Wicklung mit einem isolierten Draht in die Spule hineingewickelt. Auch hier hält man sich an die Vorgaben des Schaltplans (Anzahl der Wicklungen usw.).

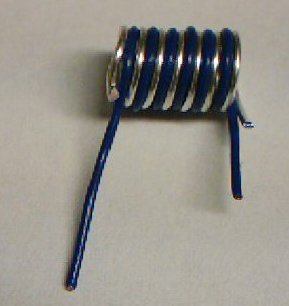

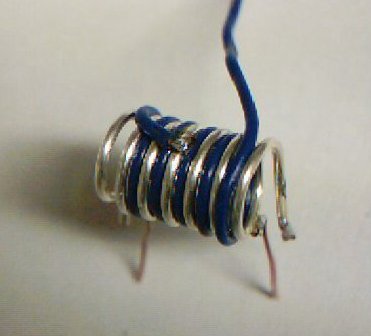

Die fertig gewickelte Spule mit hineingewickelter zweiter Spule.



Bei manchen Schaltungen haben die Spulen zusätzliche Anzapfungen. Dazu werden Drähte an den entsprechenden Stellen der Spule angelötet.

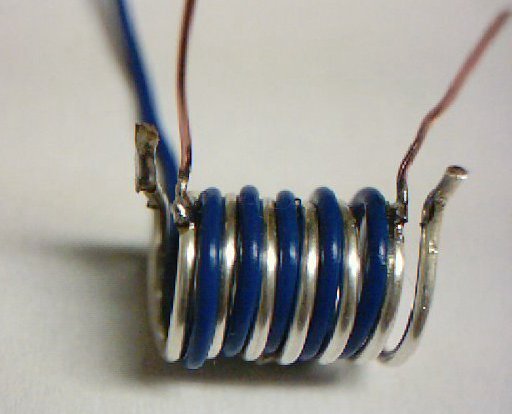

Eine fertige Spule mit Anzapfungen in der Mitte und an beiden Enden nach jeweils einer Wicklung.

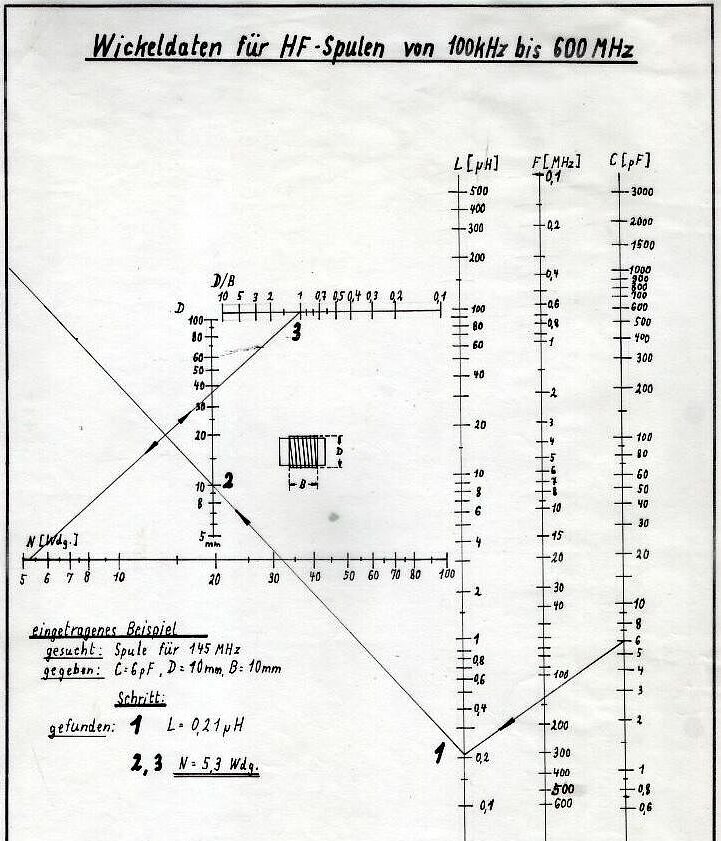

Zum Schluß noch ein Nomogramm mit dessen Hilfe man sich Spulen für beliebige Frequenzen wickeln kann. Die Anleitung zum Gebrauch findet sich im Bild. Das Nomogramm haben wir hier gefunden.
